充电器与逆变器应用实务

字号:T|T
文章出处:网责任编辑:作者:人气:-发表时间:2022-03-29 08:24:00

  自AC交流电被发明以来就一直在日常生活中扮演着不可或缺的角色;但在没有交流电的场所若需要用电,通常只能采用燃料发电机产生交流电以满足需求,然而这类发电机有噪音大且污染多等缺点。随着全球气候不断变暖,碳排放与生态环保已成为全球关注的重点,未来太阳能与风力等绿能应用将更加广泛。在这类应用中,DC - AC逆变器扮演着十分重要的角色。

  明纬新推出的NTS/NTU系列逆变器与NPB系列充电器搭配客户端电池系统,不仅可以解决各种无AC电场所的电力供应问题,也可以作为以电池为基础的UPS备用电源,提升整体系统工作的稳定性。

  NTS/NTU系列产品是一款纯正弦波输出的逆变器,可通过面板上的指拨开关选择交流输出电压、频率及设定省电模式,且有各种AC插座可供选择搭配,可满足全球大多数系统的使用。产品提供输入欠压、过压报警与关机保护功能,可防止电池过放,提高电池寿命。外置的RJ-11通讯端口可实时读取充电器内部电池电压、输出电压等数据,可扩充系统相关功能。

相关重点规格与应用概述如下。

【输出电压、频率、省电模式设定】
透过指拨开关设定输出电压、频率与省电模式,指拨开关设定选择请参阅表1,省电模式于极轻负载状态下关闭输出电源,以减低电池损耗,如医疗相关等紧急电源应用,建议采用非省电模式,以确保系统可持续工作。出厂设定为110Vac/60Hz或230Vac/50Hz,以及非省电模式。

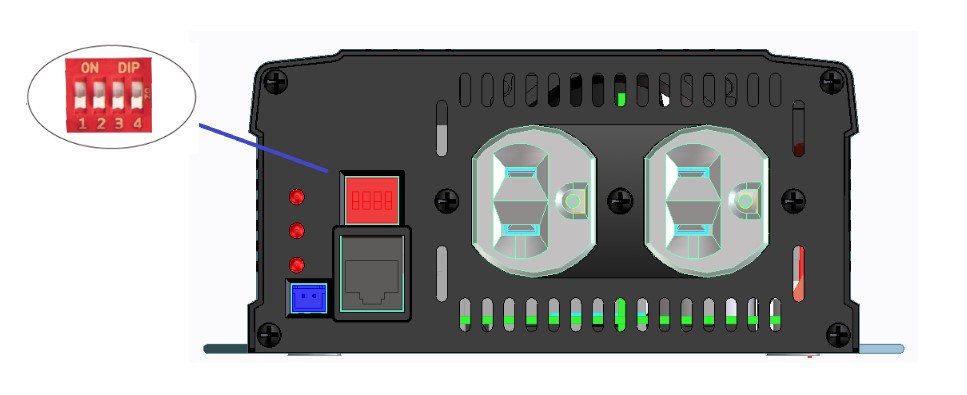

图1 指拨开关示意图

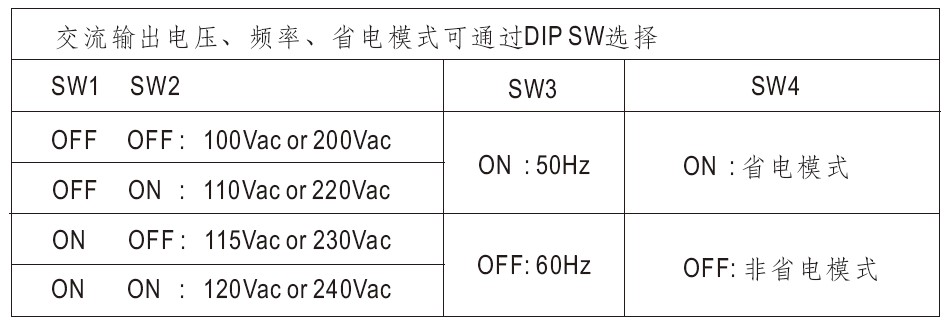

表1 指拨开关设定表


【AC 输出插座】
表2显示不同的AC输出插座以及相对应的合适国家与认证;使用者可以根据其需求选择合适的型号。

表2 AC输出插座

【RS-232通讯】
如图2所示,可透过RS-232/RJ11的传输线连接PC与逆变器,读取逆变器的内部数据。

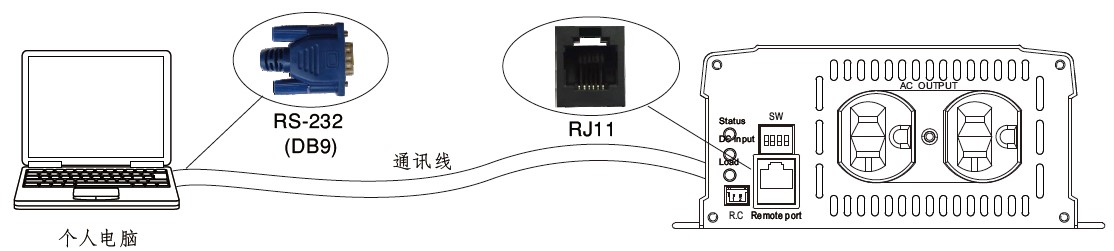

图2 RS-232通讯的配置图


NPB系列产品是一款宽范围输出的充电器,可选择2或3段充电曲线,满足各类锂电池和铅酸蓄电池充电。其外置VR可调节充电电压和电流,满足多种充电需求。

【充电曲线、充电电压和充电电流设定】
如图3与图4所示,可透过指拨开关设定2或3段充电曲线,出厂设定为3段。另外也可透过Vo Adj调设充电电压,Io Adj调设充电电流。

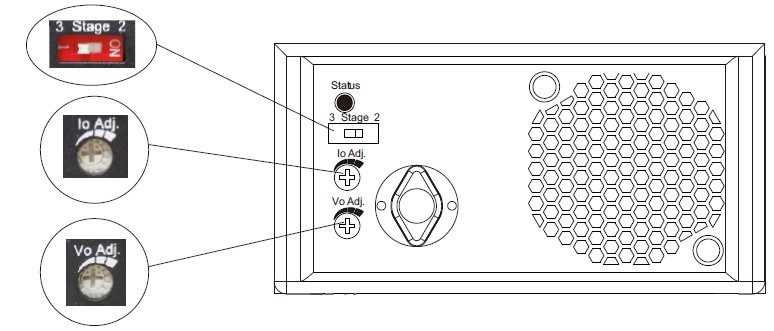

图3 充电器结构图

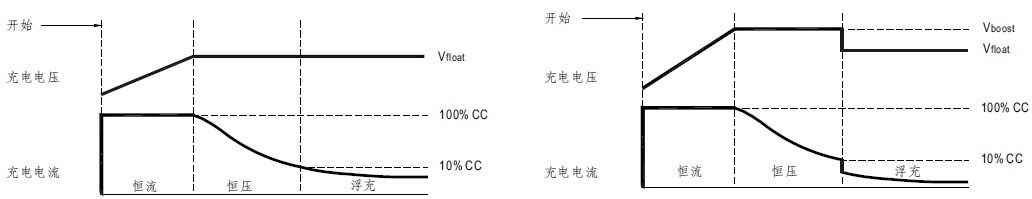

 图4 2或3段充电曲线

NPB+NTS/NTU+储能电池构成的供电系统可广泛应用于各种没有AC电的场所,或是提供医疗安防设备供电。

以下提供几个应用案例说明。

应用案例一:家庭供电系统
系统配置:NPB-360-48+NTS-1200-48+电池组+太阳能充电器
如图5所示,应用于家用智能供电系统为例,当市电供电正常时,所有家用电器使用市电运转,同时NPB充电器可对储能蓄电池充电;一旦出现短暂停电状况,储能蓄电池与NTS-1200可转换产生交流电,在一定时间内维持家用电器运转。若房屋搭配太阳能板,这套供电系统白天可透过屋顶的太阳能板将太阳能转换为直流电,用于对储能蓄电池充电并同时透过NTS逆变器转换的交流电满足部分家用电器用电。在夜间失去太阳能来源后,储能蓄电池可透过逆变器转换交流电以满足家用电器夜间使用,整套智能供电系统既节能又环保。

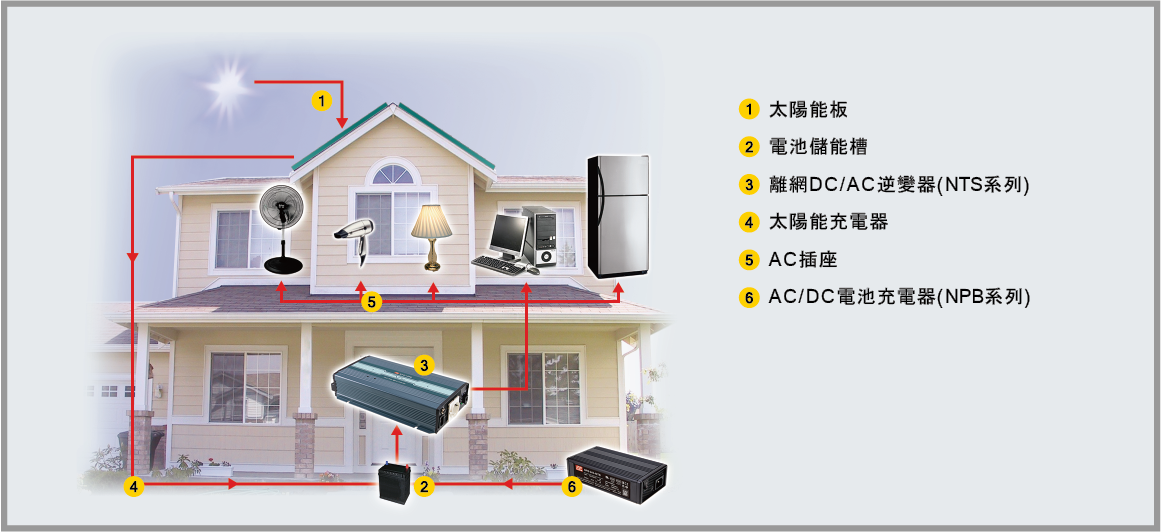

图5 智能家庭供电系统

应用案例二:智能安防系统UPS供电配置
系统配置:NPB-360-12+NTS-1200-12+电池组
如图6所示应用于智能安防系统为例,以电池为基础的UPS系统常被用于小型电信与监控系统备用电源使用,系统通常由电池、逆变器、充电器…等组件构成。当市电供电正常时,NTU-1200检测到输入交流电,就会直接队后端安防设备供电;同时NPB-360充电器可以对内置的备用电池组进行充电,一旦市电中断或者出现故障时,备用电池组+NTU-1200组成的供电系统可在10ms内输出交流电,以确保整个安防系统的正常运作,提升安防系统整体的可靠性。

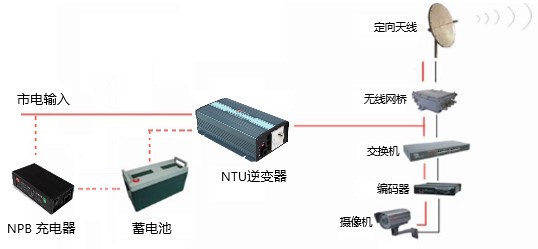

图6 智能安防系统

应用案例三:露营车逆变器应用
系统配置:NPB-360-12+NTS-1200-12+电池组
如图7所示,以NPB-360+电池组+NTU-1200配置于露营车上并配置有AC输入插头,AC输入插头可进行AC直接供电(bypass)与提供充电器电源对电池充电,当露营车停在有设置AC插座的营地,用户可以直接把露营车AC插头插上,此时露营车上连接NTU-1200输出的设备电力会由市电供电;当露营车开到没有AC插座的营地或是车辆移动中,则露营车上的设备电力转由电池与NTU-1200转换提供。

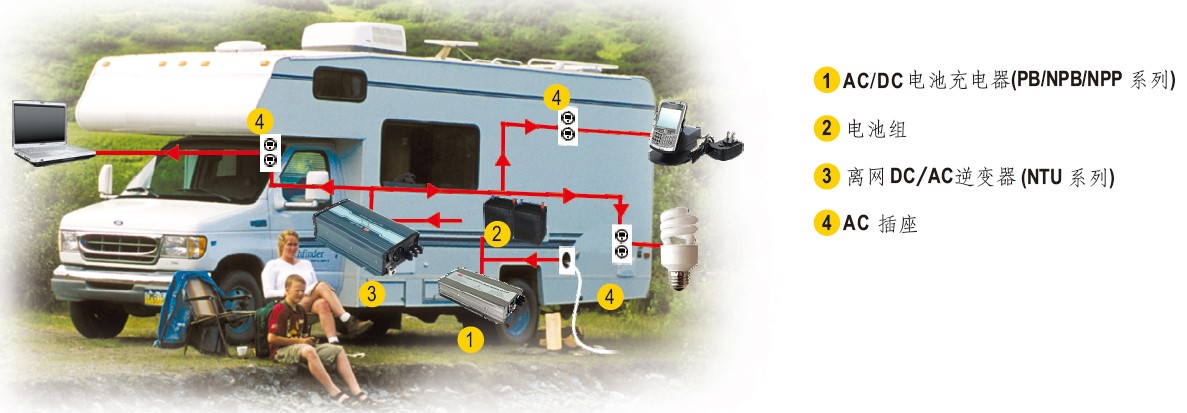

图7 露营车逆变器应用

有任何充电器或是逆变器相关应用问题可直接与明纬业务或技术服务单位联系。若需要其他技术影片、技术文章、常见问题等技术支持,欢迎连结明纬线上展览馆中的技术服务馆,以快速搜寻并链接相关信息。

技术服务馆
http://expo.meanwell.com.cn/exhibition_12.html
