明纬DALI-2控制器DLC-02介绍

字号:T|T
文章出处:网责任编辑:作者:人气:-发表时间:2022-05-16 09:40:00

  随着LED照明行业的发展,智慧照明已基本成为智慧家居市场的主力军,LED照明已经由原来单一开关,变成现代的智慧感应灯光、场景灯光、远程控制灯光等等,DALI(数字可寻址照明控制接口)作为一个开放的系统,可以使不同厂商的设备互相兼容构建协调的照明系统。如何有效整合智能居家的照明系统,是各大厂商研究的方向。为迎合未来发展需求,明纬已推出第一款符合DALI-2规范的照明系统控制器DLC-02。

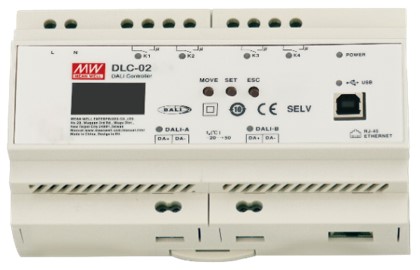

图1 DLC-02外观图

  DALI系统主要由三个部分组成,分别为:总线电源(Bus Power Supply)、控制设备(Control device)、控制装置(Control gear),其中控制设备包括输入设备与应用控制器。DLC-02系列设计符合最新DALI-2控制器(Control device-Part103)标准,同时有内置两组独立的DALI电源(每组可提供250mA电流),因此它在DALI系统中可充当总线电源与应用控制器的角色,结合适合的输入设备与控制装置后就可以构建一套DALI系统。


图2 DALI 2.0的系统架构图


工作原理:

  输入设备包括DALI主控、传感器、控制面板,将环境信息或者人员操作信息解析成DALI命令并转发到DALI总线上,应用控制器接收到DALI总线上命令后对相应的控制装置进行不同场景、色温、照度变化调整以及控制排气扇、窗帘等电器设备。

DALI根据不同的应用功能及领域划分以下几个类型的控制装置(Control gear):

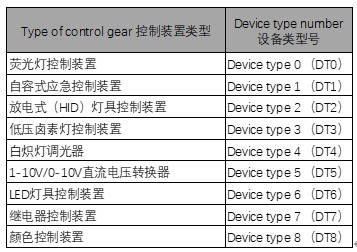

表1 控制装置类型


  DLC-02有经过Diia的完全认证,只要输入设备与控制装置符合DALI法规要求,有效解决系统兼容性问题。因此无论是要更新换代淘汰设备还是在全新的系统应用,DLC-02将是一个很好的选择。

DLC-02应用于室内办公照明系统案例

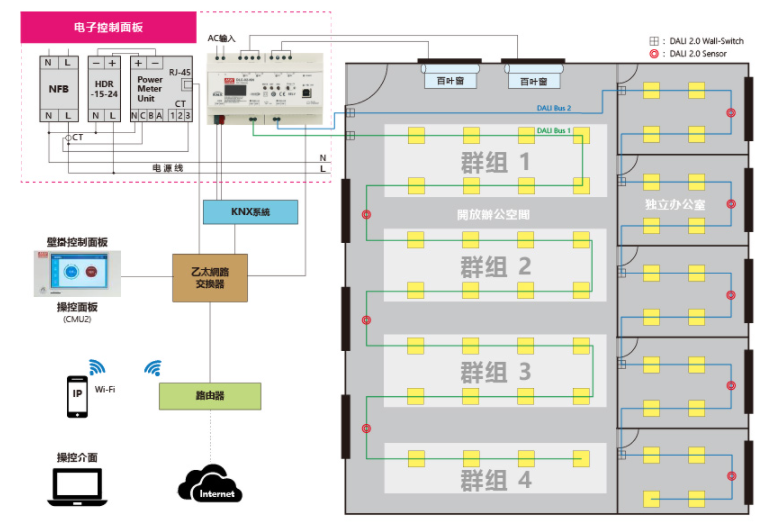

图3 办公照明系统

  透过DLC软件或Web接口(需与DLC-02处于同一局域网上),把DALI总线上所有的输入设备与控制装置进行寻址(分配地址),依据工程需求把相关灯具分配到对应的群组上,然后进行参数设定,建立面板开关、传感器与灯具控制之间逻辑关系,同时可以利用DLC-02内置继电器作为百叶窗的开关控制。
主要功能设定:
●面板开关动作设置有单击、双击和长按三种选项,每种操作都可以设定触发相应的场景,如单击对灯具做开启与关闭操作,长按可对灯具的亮度进行调整等。
●传感器检测有人在感测区域内活动时,此区域的灯会被自动点亮或根据现场亮度调整灯具亮度到合适照度,当人员离开感测范围,灯具会自动调低亮度或熄灭。
●DLC-02内建Timer芯片,可依据不同的场景设定相应的定时动作事件,比如设定每周工作天的午休时间段,可将DALI总线上部分或所有的灯具进行亮度调整或关闭操作。Timer提供具体动作时间、单次或循环设定都可在DLC软件Timer选项上进行,如下图4所示:

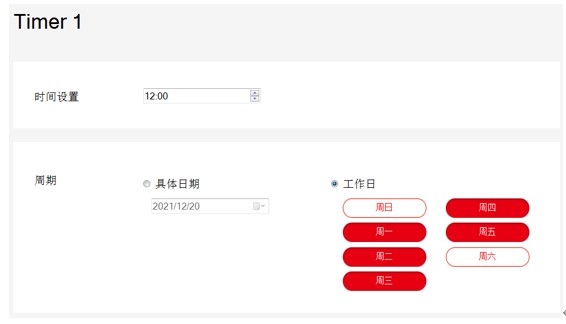

图4 Timer设置

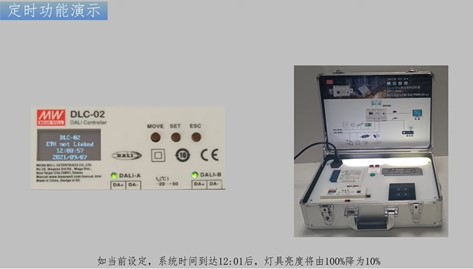

DLC-02具备DALI-2产品特性,想了解产品详细特性,可点选图片观看明纬DLC-02 Demo kit演示。
